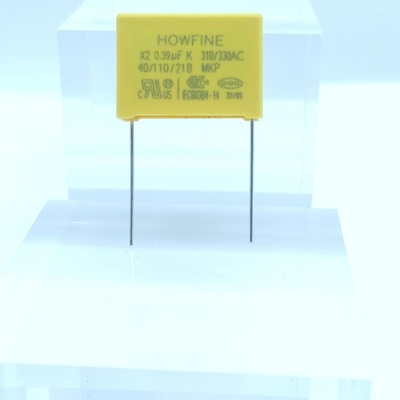

電圧証拠MPX MKPはポリプロピレンのフィルムのコンデンサーX2 0.39ufを金属で処理した

MKP/MPXはポリプロピレンのフィルムのコンデンサー394k/310V E4 P22.5mmを金属で処理した

^{製品に関する情報}

^導入:

^{1.安全コンデンサー:安定性が高い}

^{2.無誘導性。}

^{3.自己回復特徴。}

^{4.プラスチック ケース、エポキシ樹脂は支払能力がある抵抗力がある材料の、箱作った満ちた。}

^{5.アンテナ カップリング、ラインによパスおよびを渡ラインで使用されるのために優秀。サイズが重大であるところ適用。}

^{6.テストされた標準:IEC384-14、DIN EN 132 400、UL 1414、CSA C22.2}

^{7.承認される安全（UL。ENEC.CQC）}

^{8。 導線はスズメッキをされた錫を採用し、防火効力のあるエポキシ樹脂を使用して銅線を、包む}

^{ののカプセル封入    プラスチック貝は、防火効力のある性能UL94V-0等級に達する。}

^指定

^{1.実用温度:-40°C | +110°C}

^{2.キャパシタンス範囲:0.01uF ~3.3uF}

^{3.キャパシタンスtolerance±5% （J）のK）のM） ± 20% ± 10% （（}

^{4.評価される電圧:310VAC、330VAC}

^{5.誘電正接:1KHzの25°Cの0.1%MAX}

^{6.電圧証拠:2100VDC 1Sec （20°C）}

^{7.  絶縁抵抗:}

^{>30,000MΩ （C≤0.33uF）}

^{25°Cの>10,000MΩ/uF （C>0.33uF）}

^{8.持久力:テスト電圧344VACは85の°Cの部屋の1000時間適用される。この期間の間、}

^{aのための1000VAC 60HZ    0.1Secの期間毎時間一度適用されるため。テストの後。ΔC/C≤10%、ΔDF≤0.04%、}

^{ある値のΔIR≥50%。}

	1	小型。
	2	Widetemperatureの安定性が高いの頻度苛立っている内容DF。
	3	高い流れは非常にhighdielectric強さに抗する。
	4	長期仕事の安定性。
	5	火の評価:UL94V-0.6.
	6	自己回復がある。
	7	電源のjumpercircuits、バイパス、アンテナ カップリングおよび他の干渉の場所と広く利用された。
	8	圧力に抗できる。

^{サイズの指定}

適用

ライン バイパス、アンテナ カップリング、を渡ラインおよび火花のキラー回路の使用のための鉛。
EMIフィルタのために利用できる。
転換の電源の塗布。
自営機器の電気器具、のような:加算機、ディスプレイおよびモニター…
家庭用電化製品、のような:ミキサー、ファン、コーヒー豆挽器、DVDプレイヤー、音声およびTV回路…
サイリスタおよびトライアックの電気器具、のような:調光器…

安全コンデンサーのテスト

（1）電気分解コンデンサーの容量が通常の固定コンデンサーのそれより大いに大きいので、JECの安全コンデンサーは異なった容量のために測定した場合適切な範囲を使用するべきである。経験に従って、一般に、1~47μF間のキャパシタンスはR×1kファイルおよびキャパシタンスと47μFがR×100ファイルと測定することができるより大きい測定することができる。

（2）は否定的な棒にマルティメーターの赤い試験導線、および肯定的な棒に黒い試験導線を接続する。今接触の、マルティメーターのポインターはに最初にある特定の位置で停止するまでより大きいです振動）逸らしたり逸れる、および次に左に次第に容量大きい偏向を右（同じ電気ポテンシャル障壁、より大きく。現時点で抵抗の価値は逆の漏出抵抗よりわずかに大きい電気分解コンデンサーの前方漏出抵抗である。

実践経験は電気分解コンデンサーの漏出抵抗が数百の上にkΩ一般にべきであることを示す。さもなければ、それはきちんと働かない。陽性および負の方向に充満がテストの間になければ、ポインターは動かない。

これは容量が消えるか、または内部回路が壊れていることを意味する;測定された抵抗が小さいですまたはゼロなら、コンデンサーが大きい漏出流れを備えている意味したりまたは故障によって傷ついたことを。それはもはや使用することができない。

（3）未知の肯定的で、否定的な棒が付いている電気分解コンデンサーのために、判断するのに漏出抵抗を測定する上記の方法が使用することができる。すなわち、最初測定は漏出抵抗任意に、サイズを、それから抵抗の価値を測定するためにメートルのペンを変えるために覚え。2つの測定のより大きい抵抗の価値との1つは肯定的な関係方法である。

具体的には、黒い試験導線は肯定的な棒に接続され、赤い試験導線は否定的な棒に接続される。それからマルティメーターの抵抗ギヤおよび電気分解コンデンサーの肯定的で、否定的な充満方法を使用すれば、右に振れるポインターのサイズに従って電気分解コンデンサーの容量は推定することができる。
